Lenovo Laptop Stand - 之前很早Solidwork 做的一个设计.

Lenovo Laptop Stand 2013

2013年的时候, 我在Luxshare, 开始用Lenovo 的laptop办公. 每天都工作很久, 对于笔电的坐姿, 我一直都不是很喜欢. 因为一直要弓着背, 每天都工作>8 小时, 真的很不舒服. 那时在中国工作, 也没有开始流行升降工作站的概念. 每天工作完后都是腰酸背痛. 很不舒服.

当时也在淘宝上找了一些Laptop stand. 大概都是这个样子的.

这些一般都是可以折叠设计, 材料一般是塑料ABS. 我觉得的都不是很结实. 至于折叠功能我觉得有点鸡肋. 一般不会有人把把这种东东带到starbucks 打开使用. 而且在"野外"工作的时间一般也不会太长. 所以也不需要这样的stand. 还有一点就是我觉得这样放置笔记本电脑的荧幕还是太有点矮. 而且当时在中国工厂里的工作桌都比较小. 这样的Stand +一个Keyboard 在一起比较占地方. 我如果这样setup 我的工作桌的话我的手肘会接触不到桌面, 悬空着 比较吃力. 还有无线Keyboard 还是比较占地方. 我是产品工程, 总是很多样品在桌上 检查样品的时候总觉得Keyboard 很碍眼 占地方. 可以说也没有地方放keyboard.

那时开始想有什么解决方案~~~

当时的Lenovo 的Thinkpad 的转轴都是可以展开到180 度. 如下

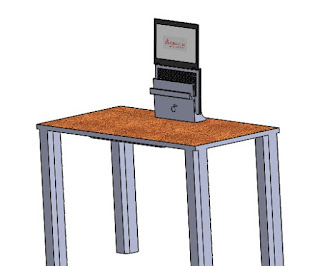

为什么不用 用笔电键盘的部分做为一个Stand 的高度. 而且2013 的笔电已经能做到比较轻薄的Ultrabook (超级本) 啦. 这个也能解决一些桌面空间的问题. 当时我是刚开始学Solidwork. 做个初步的设计.

这个设计比较简单. 认为可以做Al extrusion 做胚料, CNC 精加工. 喷砂阳极的外观. 又一定的重量需要能承载真个笔电的重量. 当时还做了简单的weight center 的study. 搞了这个设计出来. 离开桌子的时候可以把键盘放在Stand 上的键盘槽上. 这样比较省空间. 而已也不容易误触到keyboard 而造成的一些困扰(例 误发邮件或Skype 的讯息等)

这个设计还有一个不错的亮点就是 比较省桌面的空间. 可以把笔记本电脑直立的插在办公桌上也是个不错的选择.

我当时用电木做个Proto. 现在在宜昌老家. 晚点看看能否拍到照片. 在没有升降桌开始流行之前的年代. 我觉得这还是个不错的解决方案. 帮助长时间工作的人缓解一些由于视角的问题造成的一些肌肉疲劳.  好早之前做的设计, 现在都找不到那时的CAD, 呵呵~~~ 只能找到一些当时的照片.
